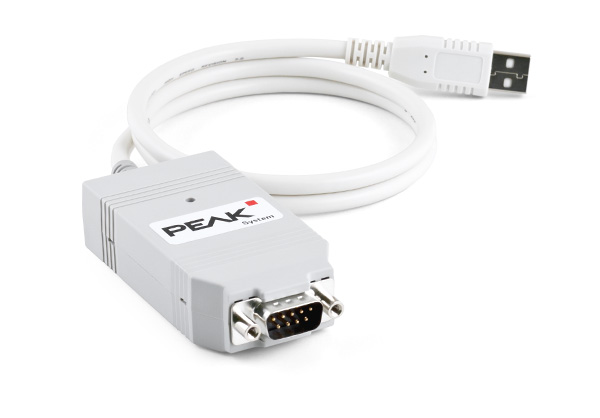

PEAK-System IPEH-002022 PCAN-USB opto-decoupled Çevirici PEAK-System

PEAK-System IPEH-002022 PCAN-USB opto-decoupled Çevirici

Ürün Kodu : IPEH-002022

Üretici Adı : PEAK-System

Detay

PEAK-System IPEH-002022 PCAN-USB opto-decoupled Çevirici

Ürün Özellikler

IPEH-002021 PCAN-USB adaptörü CAN ağlarına basit bağlantı sağlar. Kompakt plastik kasası onu mobil uygulamalara uygun hale getirir.

IPEH-002022 versiyon Opto-dekuplajlı, PC ile CAN tarafı arasında 500 Volt'a kadar galvanik izolasyonludur.

Paket ayrıca Windows® için CAN monitörü PCAN-View ve PCAN-Basic programlama arayüzüyle birlikte kullanılabilir.

Teknik özellikler

1.Bağlı değil / isteğe bağlı +5 V

2.CAN-L

3.GND

6.GND

7.CAN-H

9.Bağlı değil / isteğe bağlı +5 V

• USB bağlantısı için adaptör (Tam Hız modu, USB 1.1, USB 2.0 ve USB 3.0 ile uyumlu)

• Yüksek hızlı CAN bağlantısı (ISO 11898-2)

• 5 kbit/s'den 1 Mbit/s'ye kadar bit hızları

• Zaman damgası çözünürlüğü yakl. 42 µs

• CAN spesifikasyonları 2.0A (11 bit kimlik) ve 2.0B (29 bit kimlik) ile uyumludur

• D-Sub, 9 pinli CAN veri yolu bağlantısı (CiA® 106'ya uygun)

• NXP SJA1000 CAN denetleyicisi, 16 MHz saat frekansı

• NXP PCA82C251 CAN alıcı-vericisi

• CAN bağlantısında 500 V'a kadar galvanik izolasyon (yalnızca IPEH-002022 için)

• CAN sonlandırması bir lehim atlama teli aracılığıyla etkinleştirilebilir

• CAN bağlantısına 5-Volt besleme, bir lehim köprüsü üzerinden bağlanabilir, örn. harici veri yolu dönüştürücüsü için

• USB üzerinden gerilim beslemesi

• -40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
